Projecte
CoverTEG, Marquesina Fotovoltaica, Aspiradores Gasolinera
Client
Bonarea Épila, Bonarea Energia
Descripció

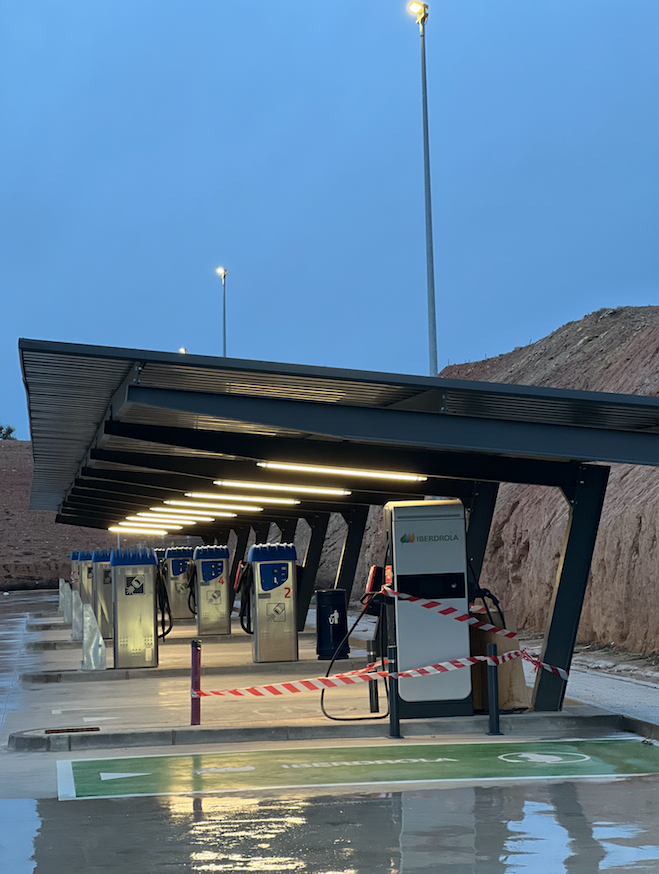

Cubierta fotovoltaica para autoconsumo. 100% galvanizada en caliente, sin efecto tambor.
El objetivo del presente documento es la realización de una memoria de cálculo genérica sin optimizar para un sistema de aspiradores para coches con el sistema de estructura tradicional.
Los Aspiradores se encuentra en una zona Urbana, Industrial o Forestal.

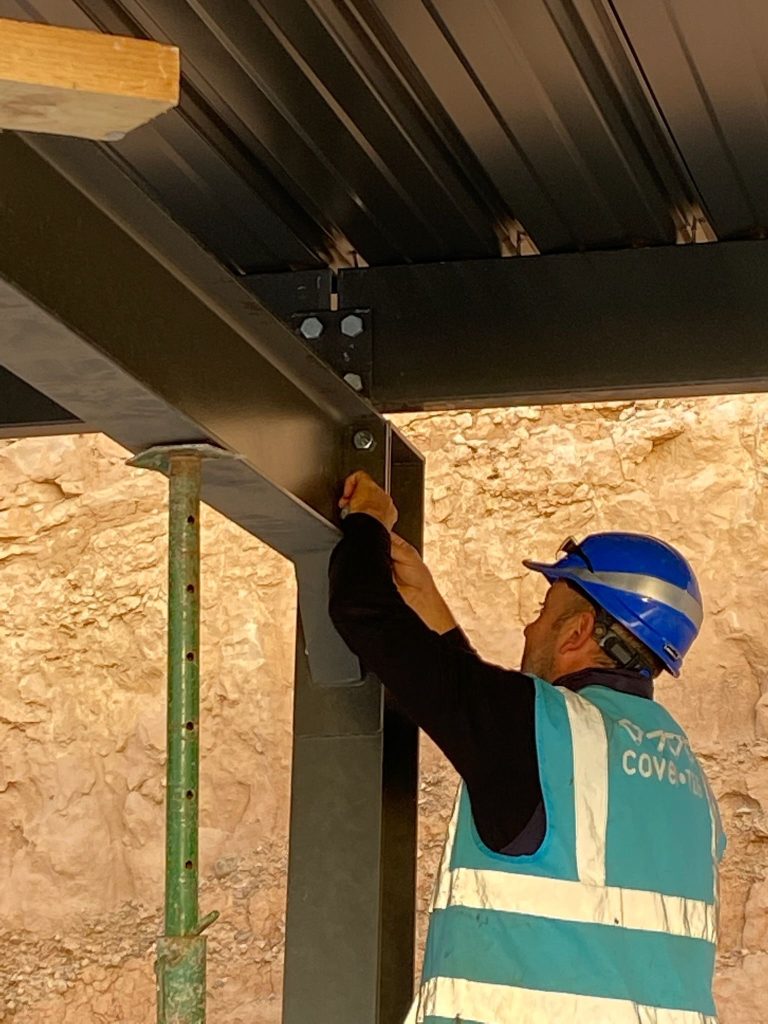

La estructura de soporte se compone perfiles estructurales conectadas entre ellos mediante uniones atornilladas y placas soldadas.
La estructura se compone de perfiles estructurales de soporte en forma de L invertida soportado y conectado al suelo mediante placas previamente sodadas a los pilares y se conectan a la fundación mediante barras y tuercas que estarán embutidas en el hormigón de la zapata.
Los perfiles estructurales que se emplearon son:
– IPE-240
– IPE-270
– Correas Tipo C 225×2,5 mm
Sobre las correas descansan una chapa grecada prelacada galvanizada con pendiente de 7% que irá conectado a dichas correas mediante perfiles y tornillos.
De su parte, las vigas de soporte estructura del parking, se apoya sobre los pilares mediante placas soldadas y tornillos.
Para la fundación se utilizó barras roscadas DIN-975-4.8-M20 varilla L 1000 mm zincat La tornillería es de M20 calidad 8.8
El material de la estructura es S275 (perfiles y placas).
La estructura cubre una superficie de 265,50 m2, para 10 estaciones de aspirado, El perímetro es 5,89 m por 45,00 m.
Coverteg és ideal per cobrir: gasolineras, marquesines benzineres plantes fotovoltaiques, pistes de pàdel, pistes poliesportives, marquesines, naus industrials, hangars, pàrquings, aparcaments centres comercials, activitats a l’aire lliure, granges, pallers, instal·lacions totovoltaiques, estructures modulars, cobertes, magatzems, sistemes modulars, treuctura metàl.lica, world padel tour . Covertegkit, covertegchamp, covertegsport. No consumeix superfície edificable ni necessita permisos d’obres en considerar el Col·legi d’Enginyers de Catalunya que és una estructura temporal perquè és 100% cargolada.
Coverteg es ideal para cubrir: gasolineras, marquesinas gasolinera, plantas fotovoltaica, pistas de padel, pistas polideportivas, marquesinas, naves industriales, hangares, parquins, aparcamientos centros comerciales, actividades al aire libre, granjas, pajares, instalaciones totovoltaicas, estructuras modulares, cubiertas, alamcenes, sistemas modulares, estructura metálica, World padel tour. Covertegkit, covertegchamp, covertegsport. No consumen superfici edificable ni necessita permisos de obras al considerar el Colegio de Ingenieros de Catalunña que és una estructura temporal por que es 100% atornillada.
