Projecte
Coverteg sport Crossmet
Client
Metropolitan
Descripció

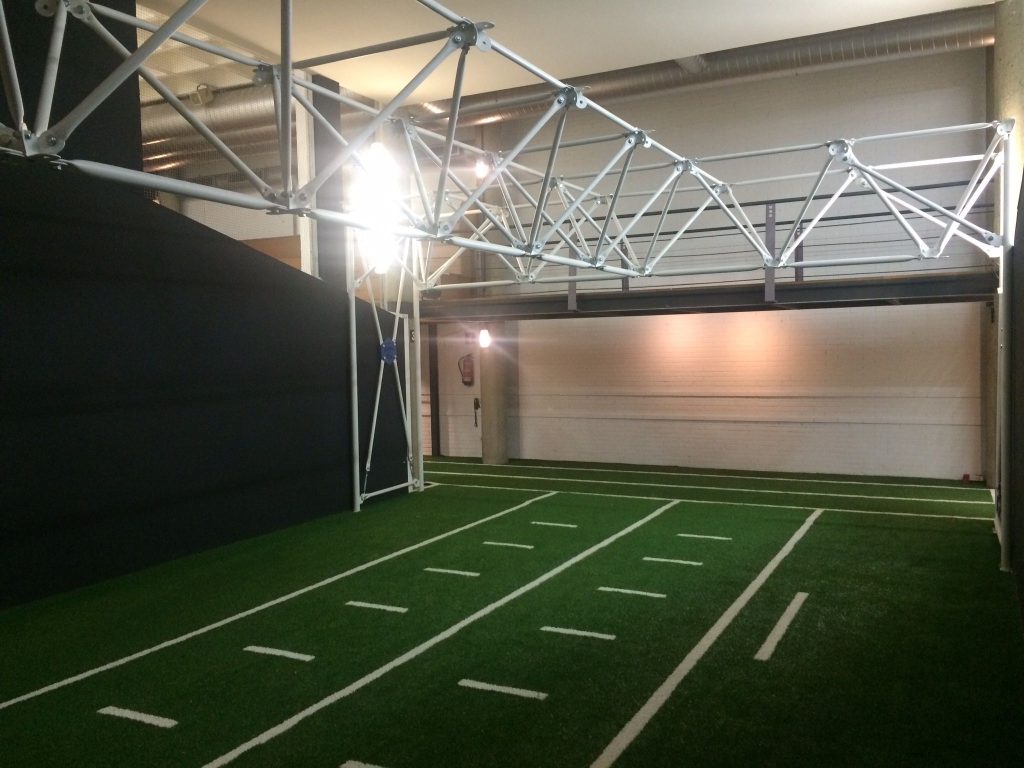

Antigua pista de squashl transformada encoverteg sport crossmet barcelona galileo metropolitan estructura modular para gimnasio
Coverteg és ideal per cobrir: gasolineras, marquesines benzineres plantes fotovoltaiques, pistes de pàdel, pistes poliesportives, marquesines, naus industrials, hangars, pàrquings, aparcaments centres comercials, activitats a l’aire lliure, granges, pallers, instal·lacions totovoltaiques, estructures modulars, cobertes, magatzems, sistemes modulars, treuctura metàl.lica, world padel tour . Covertegkit, covertegchamp, covertegsport. No consumeix superfície edificable ni necessita permisos d’obres en considerar el Col·legi d’Enginyers de Catalunya que és una estructura temporal perquè és 100% cargolada.
Coverteg es ideal para cubrir: gasolineras, marquesinas gasolinera, plantas fotovoltaica, pistas de padel, pistas polideportivas, marquesinas, naves industriales, hangares, parquins, aparcamientos centros comerciales, actividades al aire libre, granjas, pajares, instalaciones totovoltaicas, estructuras modulares, cubiertas, alamcenes, sistemas modulares, estructura metálica, World padel tour. Covertegkit, covertegchamp, covertegsport. No consumen superfici edificable ni necessita permisos de obras al considerar el Colegio de Ingenieros de Catalunña que es una estructura temporal por que es 100% atornillada.
El objetivo del presente documento es la realización de una memoria de cálculo para una cubierta de 1 pista de pádel en Metropolitan Romareda, Zaragoza, realizada con el sistema de estructura COVER-TEG. cubierta Solar Roof
La pista de pádel se encuentra en una zona urbana con profusión de edificios de altura existentes.

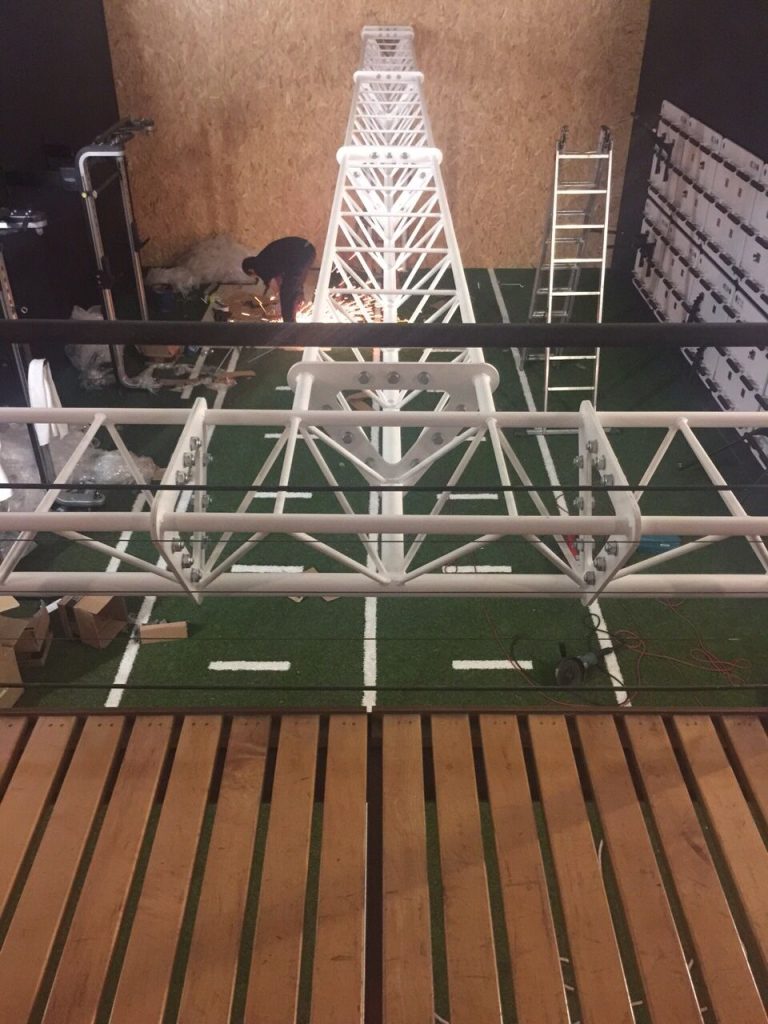

La estructura de cubierta se compone de una retícula espacial de barras tubulares conectadas entre ellas mediante uniones atornilladas. Sobre esta retícula descansa el cierre de la cubierta, definido a un agua con pendiente del 5% (3º) y que irá conectado a los perfiles del poste superior de la retícula.
Asimismo, la retícula que conforma la estructura de cubierta, se apoya sobre 8 pilares de alturas variables, en base a la inclinación en que se dispondrá la retícula para conseguir la pendiente de la cubierta y en base que 4 de los pilares irán anclados encima de un muro de hormigón armado..
La cubierta cubre una superficie de 275,00 m2. El perímetro es 20,15 m por 13,65 m.
El sistema COVER-TEG es un sistema estructural que permite configurar celosías espaciales de barras tubulares para aplicaciones muy diversas. Con el fin de dar la mejor solución posible para los cerramientos de cubierta, se ha optado por la utilización de este innovador sistema de cubierta en celosía. Este documento recoge la redacción de la Memoria de Cálculo de este sistema estructural.
