Projecte
Coverteg Cimbra Centro Comerciaal
Client
Construcia, Maremagnum
Descripció

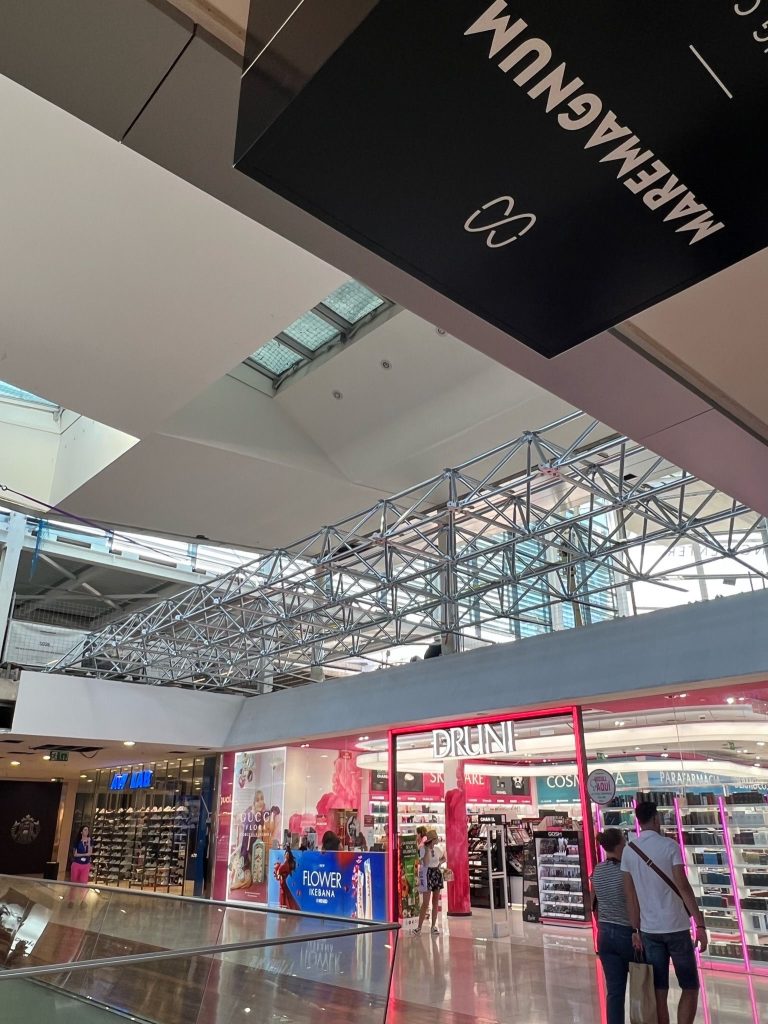

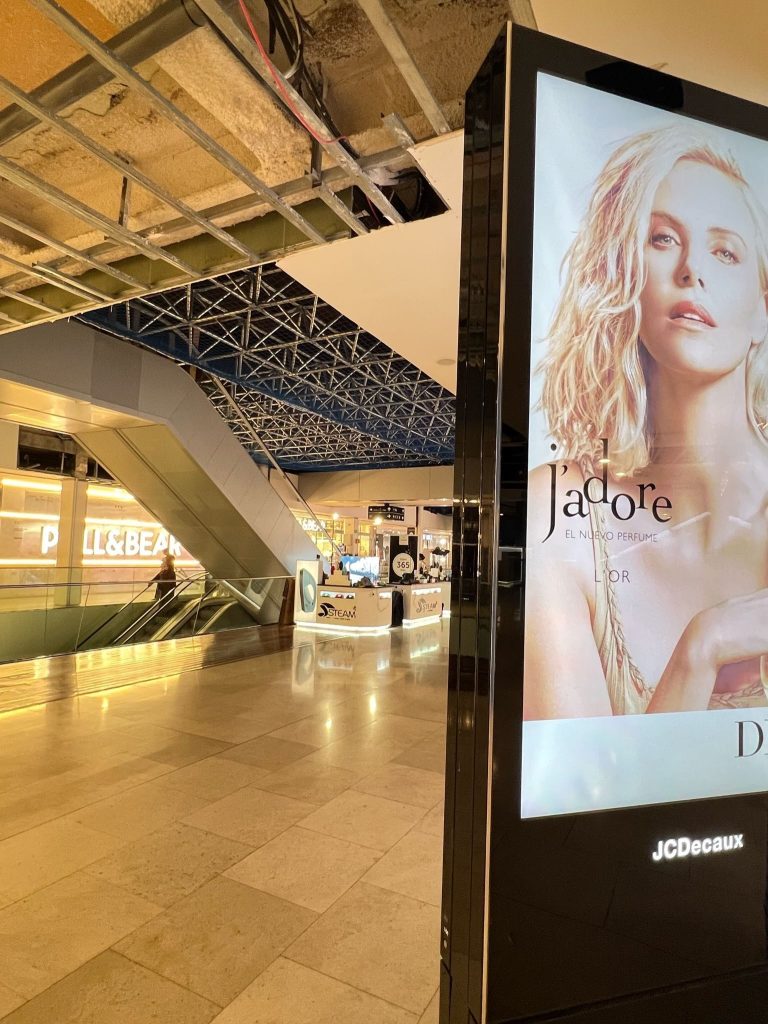

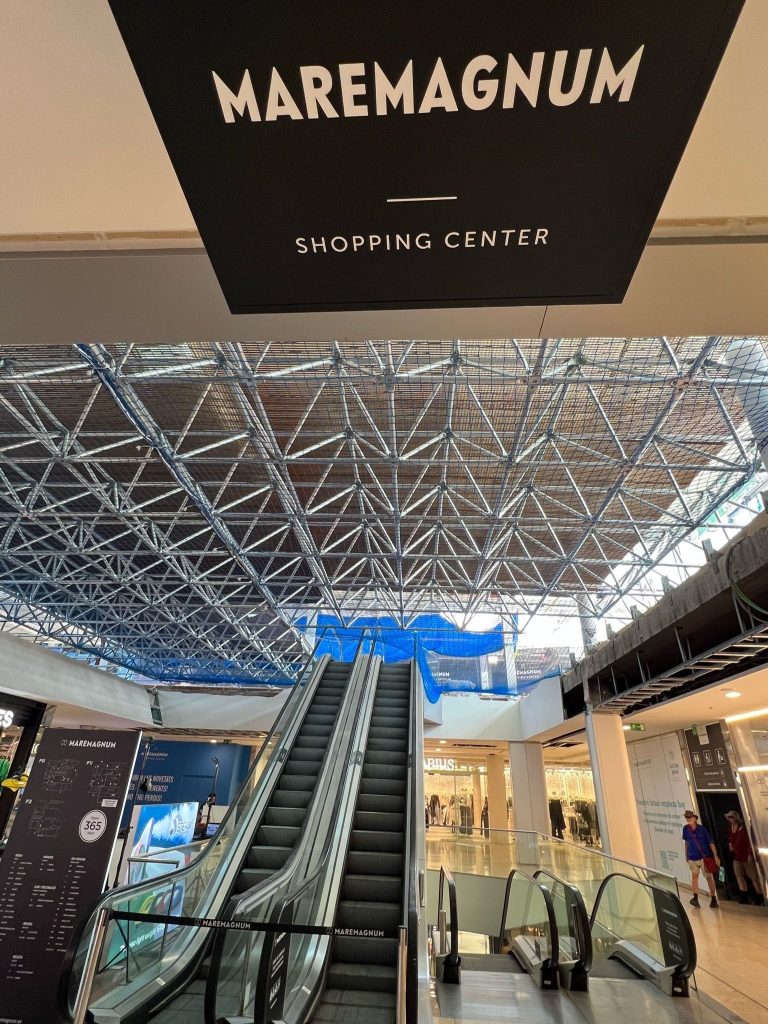

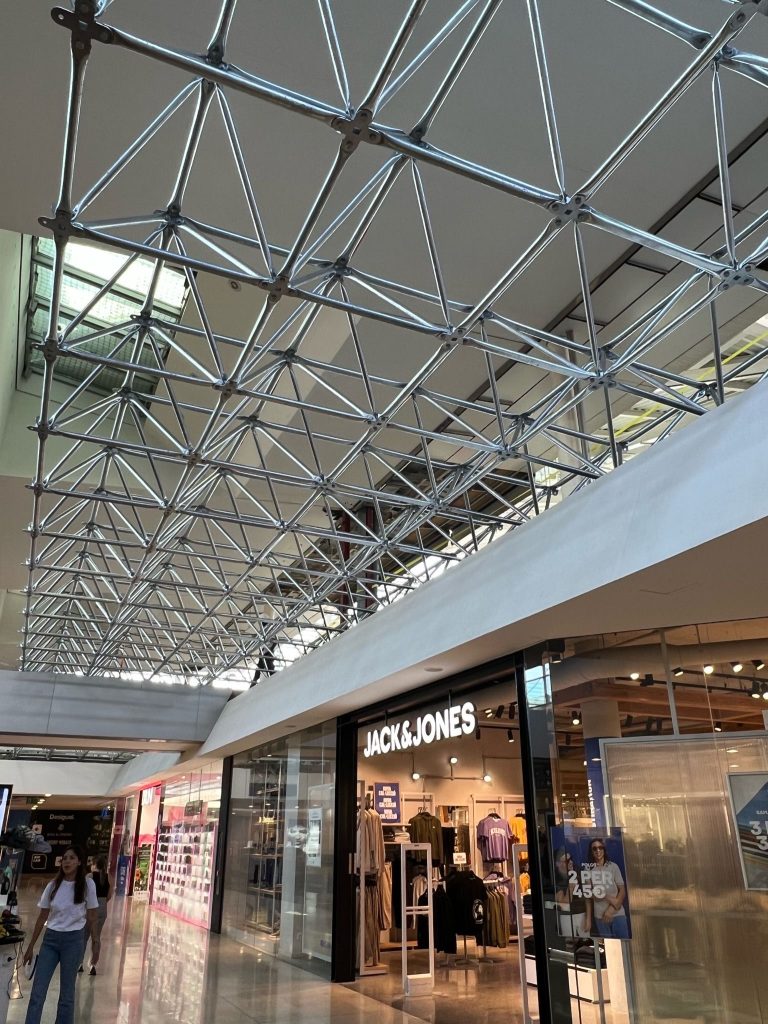

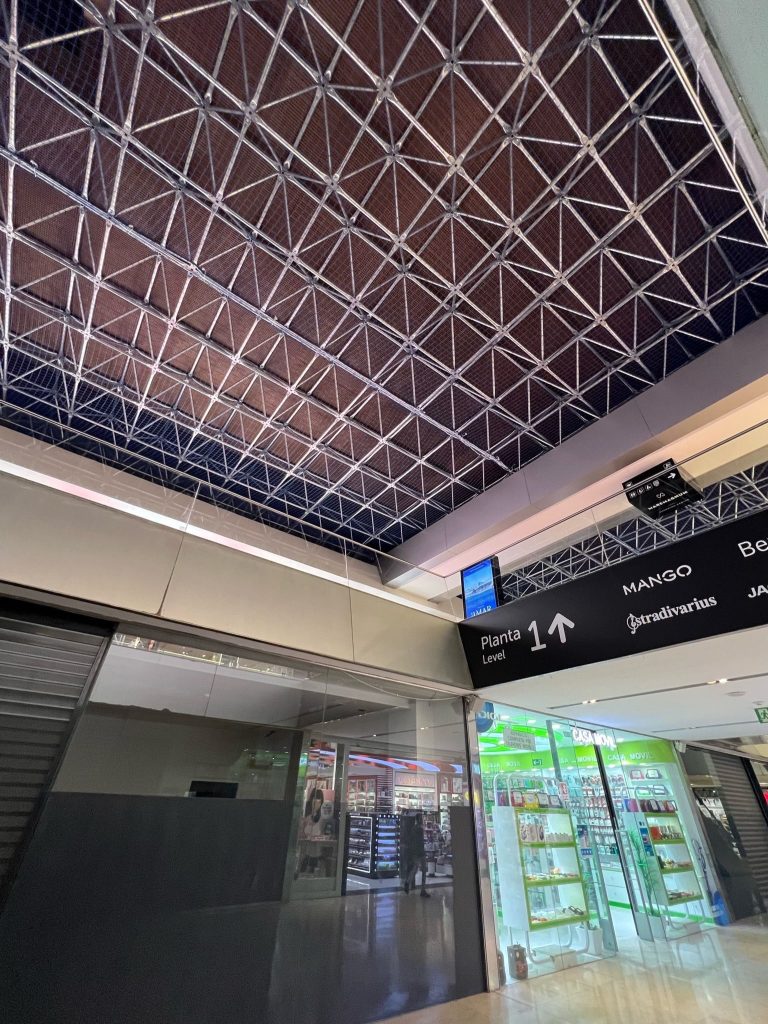

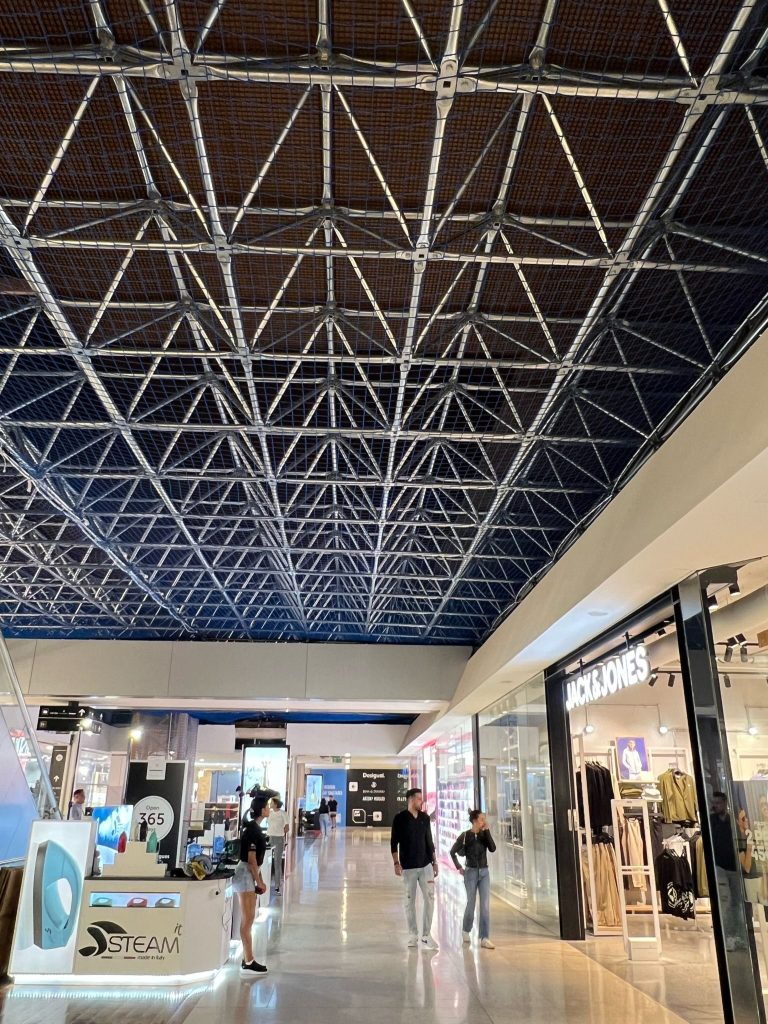

Cimbra, realizada con el sistema de estructural Cover-TEG.
La obra se encuentra en la población de Barcelona Capital, Barcelona.

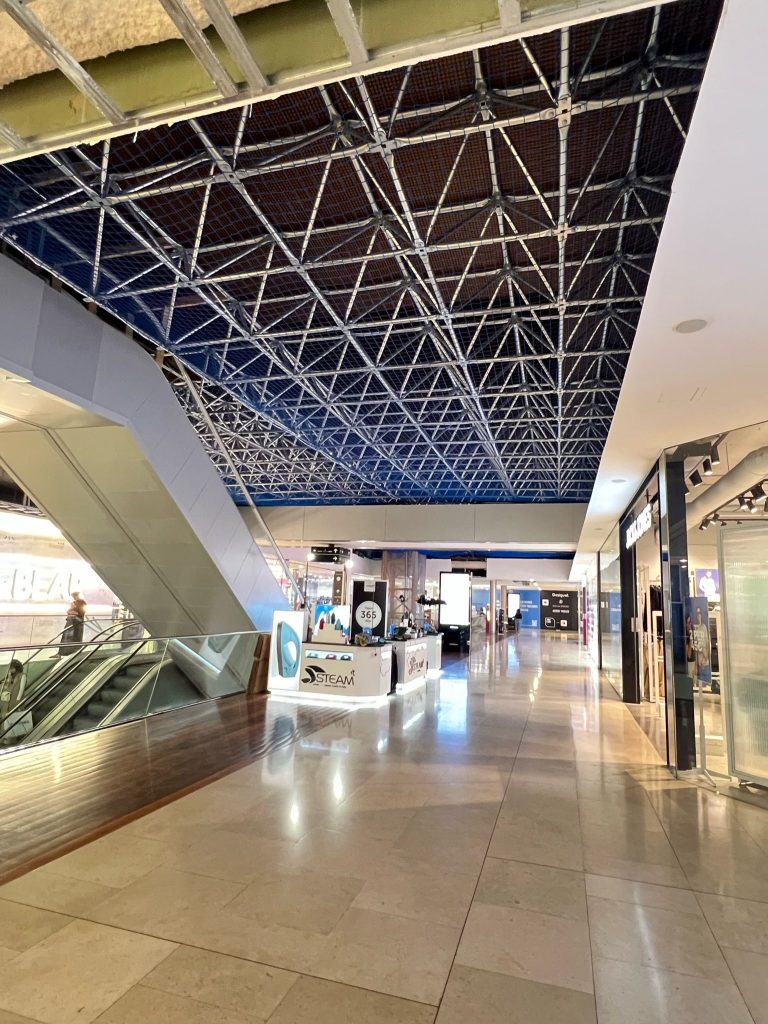

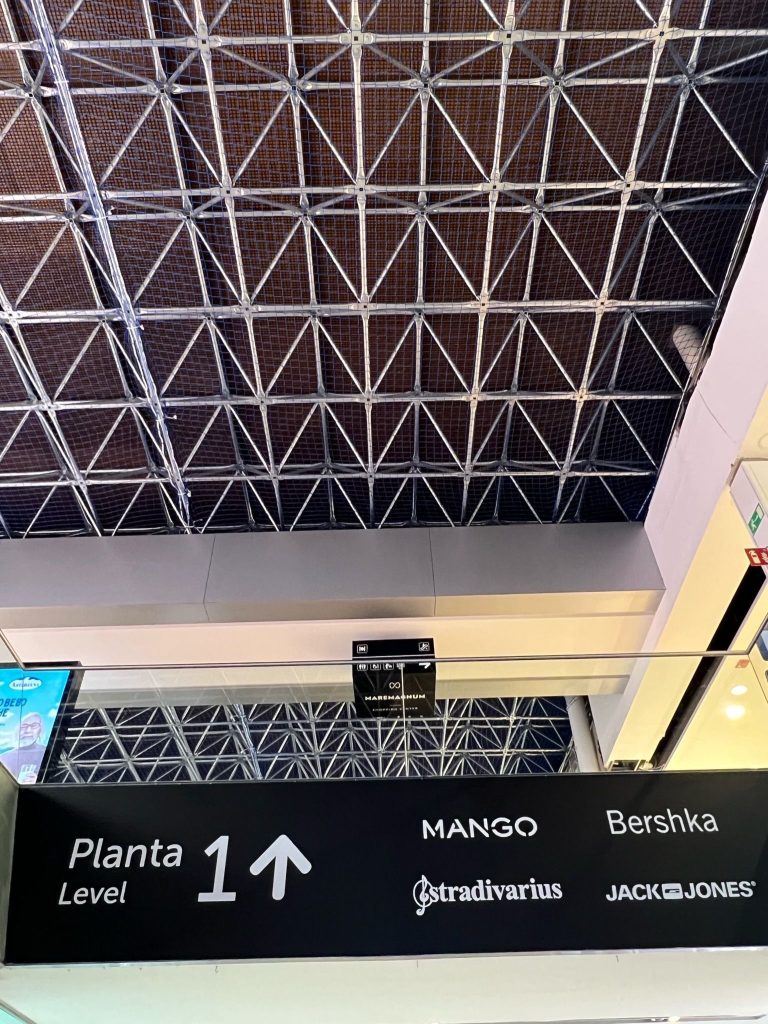

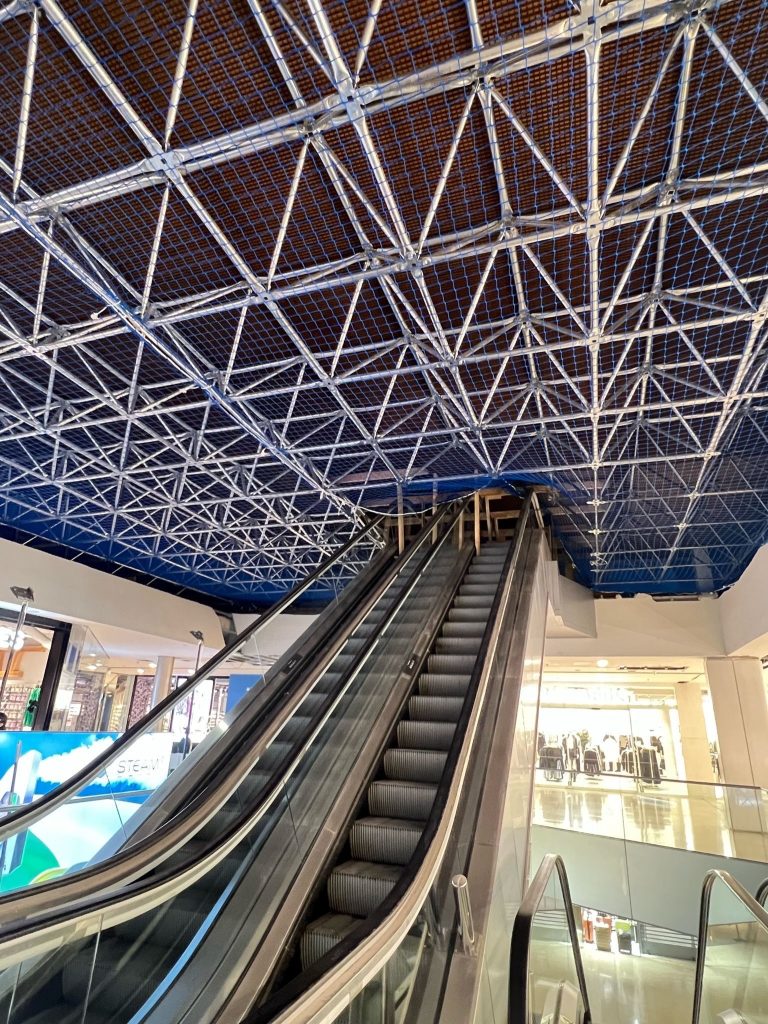

La estructura de soporte se compone de una retícula espacial de barras tubulares conectadas entre ellas mediante uniones atornilladas (nudos Cover-TEG resueltos con chapas de espesor 6mm, 5mm y 4mm) solapadas parcialmente entre ellas.
El material de la celosía es acero de calidad S235 JRH (nudos y barras). La celosía se compone de una pestaña.

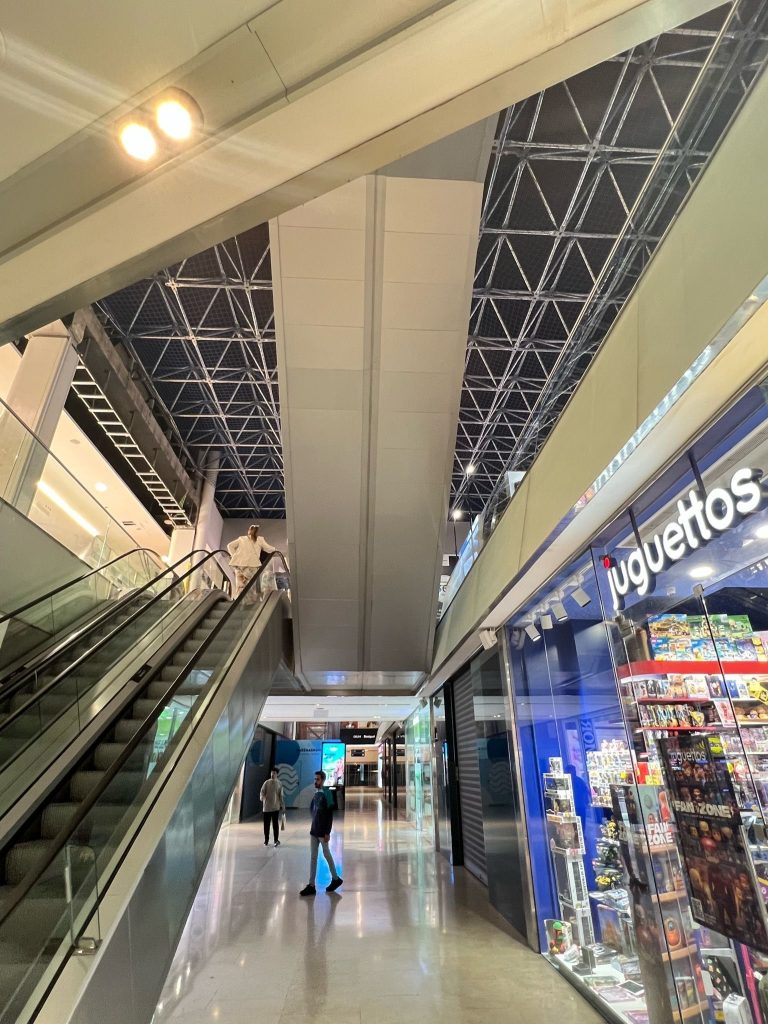

La cubierta cubre una superficie de 532,88 m2, con unas dimensiones máximas de 37,70 m x 15,60 m, rectangular. La capa superior de la celosía está formada por una retícula rectangular de 11 módulos de ancho y longitudinalmente tiene 28 módulos, la capa inferior por 12 y 29 módulos respectivamente.
El acabado de la tornillería será galvanizado.
Coverteg és ideal per cobrir:gasolineras, marquesines benzineres plantes fotovoltaiques, pistes de pàdel, pistes poliesportives, marquesines, naus industrials, hangars, pàrquings, aparcaments centres comercials, activitats a l’aire lliure, granges, pallers, instal·lacions totovoltaiques, estructures modulars, cobertes, magatzems, sistemes modulars, treuctura metàl.lica, world padel tour . Covertegkit, covertegchamp, covertegsport. No consumeix superfície edificable ni necessita permisos d’obres en considerar el Col·legi d’Enginyers de Catalunya que és una estructura temporal perquè és 100% cargolada.
Coverteg es ideal para cubrir:gasolineras, marquesinas gasolinera, plantas fotovoltaica, pistas de padel, pistas polideportivas, marquesinas, naves industriales, hangares, parquins, aparcamientos centros comerciales, actividades al aire libre, granjas, pajares, instalaciones totovoltaicas, estructuras modulares, cubiertas, alamcenes, sistemas modulares, estructura metálica, World padel tour. Covertegkit, covertegchamp, covertegsport. No consumen superfici edificable ni necessita permisos de obras al considerar el Colegio de Ingenieros de Catalunña que és una estructura temporal por que es 100% atornillada.
Cubierta de una gasolinera en Peñiscola, realizada con el sistema de estructura COVER-TEG.
La gasolinera se encuentra en una zona zona rural accidentada o llana con algunos obstáculos aislados, como árboles o construcciones pequeñas.
La estructura de la cubierta se compone de dos retículas espaciales de barras tubulares conectadas entre ellas mediante uniones atornilladas (nudos Cover-TEG resueltos en su mayor parte con chapas de espesor 6mm y 4mm) solapadas parcialmente entre ellas.
Las capas superiores de cada celosia celosía estan formada por una retícula rectangular de 9 x 8 módulos con unas dimensiones de 11,7 m x 10,4 m y otra formada por una retícula rectangular de 13 x 6 módulos con unas dimensiones de 16,9 m x 7.8 m. Las capas inferiores de las pestañas de la celosía están formadas por 10 x 6 y 10 x 7 módulos respectivamente; con opcion de vaciar espacios si cálculo lo permite. El canto de la celosía es de 0,92 m.
- Sobre esta retícula descansa el cierre de la cubierta (panel sándwich e 14m.m.), definido a una agua con pendiente del 5% (2,8o) y que irá conectado a los perfiles del poste superior de la retícula mediante tornillos. La placa asegura la estanquidad necesaria de la cubierta ante la lluvia o la nieve, además de proteger de la exposición a la insolación directa del sol.A lo largo del perímetro de la cubierta se ubica una estructura de fachada unida mediante tornillos a la capa superior de las celosías compuesta por dos barras horizontales de 50x50x2 y barras verticales de 30x30x2 separadas 1,3 m entre ellas. Esta estructura se recubre con un panel tipo sándwich ocultando la celosia en sus vistas laterales y frontales.De su parte, la retícula que conforma la estructura de la cubierta inferor, se apoya sobre 4 pilares de alturas variables, en base a la inclinación en que se dispondrá la retícula para conseguir la pendiente de la cubierta. Son 2 líneas de 2 pilares.
A su vez, la retícula que conforma la estructura de la cubierta superior, se apoya sobre 2 pilares de alturas variables, en base a la inclinación en que se dispondrá la retícula para conseguir la pendiente de la cubierta que descansan sobre la cubierta inferior y tres ménsulas ancladas a la edificación preexistente.Los perfiles de los pilares son HEB 160, HEB 200El sistema COVER-TEG es un sistema estructural que permite configurar celosías espaciales de barras tubulares para aplicaciones muy diversas. Con el fin de dar la mejor solución posible para los cerramientos de cubierta, se ha optado por la utilización de este innovador sistema de cubierta en celosía. Este documento recoge la redacción de la Memoria de Cálculo de este sistema estructural. Como propietario de los Patentes: ES 1095330 U, U 201300974 y ES 1095305 U, U 201300985, Nuscat Systems S.L. es el Poseedor de los derechos exlusivos del sistema, la marca y el nombre comercial COVER-TEG.
El objetivo del presente documento es la realización de una memoria técnica para el proyecto en cuestión: 736-Gasolinera Puçol, Valencia que consiste en 1 modelo de marquesina para una gasolinera.
Es un sistema estructural que puede incluir productos de otros fabricantes, cada uno de ellos con su garantía propia.
La obra se situará en Puçol, Comunidad Valenciana.
En cuanto a los parámetros de viento escogidos y su grado de aspereza se ha considerado lo siguiente: ZONA A; Grado de aspereza III: Zona rural accidentada o llana con obstáculos.
