Projecte
Coverteg Marquesina Gasolinera
Client
BonArea
Descripció

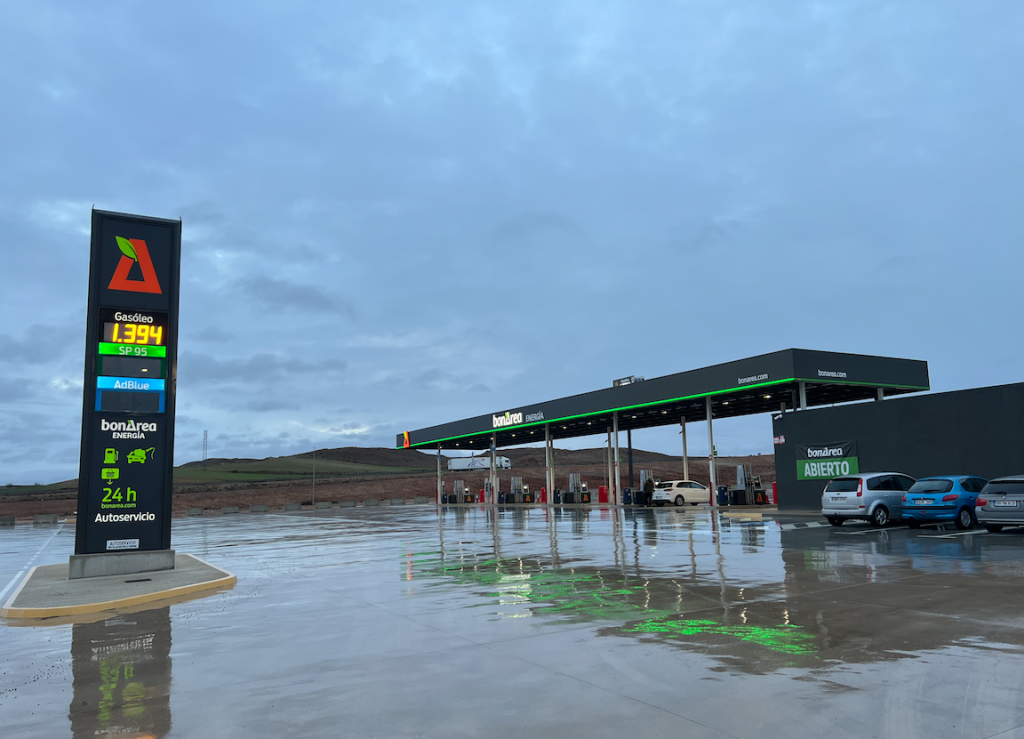

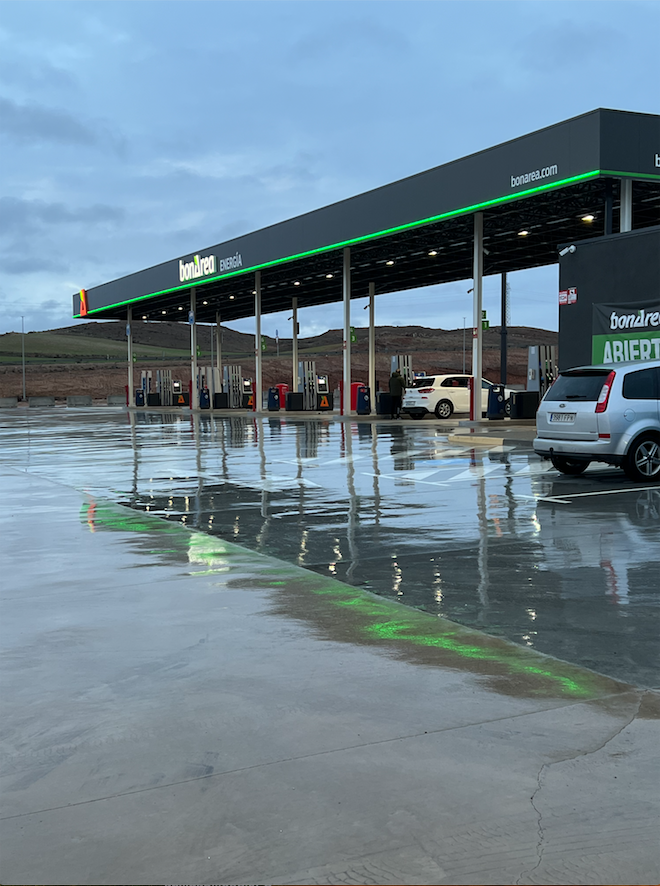

Marquesina gasolinera, fotovoltaica autoconsumo. Color Negro 2 caras.
Coverteg és ideal per cobrir:gasolineras, marquesines benzineres plantes fotovoltaiques, pistes de pàdel, pistes poliesportives, marquesines, naus industrials, hangars, pàrquings, aparcaments centres comercials, activitats a l’aire lliure, granges, pallers, instal·lacions totovoltaiques, estructures modulars, cobertes, magatzems, sistemes modulars, treuctura metàl.lica, world padel tour . Covertegkit, covertegchamp, covertegsport. No consumeix superfície edificable ni necessita permisos d’obres en considerar el Col·legi d’Enginyers de Catalunya que és una estructura temporal perquè és 100% cargolada.
Coverteg es ideal para cubrir:gasolineras, marquesinas gasolinera, plantas fotovoltaica, pistas de padel, pistas polideportivas, marquesinas, naves industriales, hangares, parquins, aparcamientos centros comerciales, actividades al aire libre, granjas, pajares, instalaciones totovoltaicas, estructuras modulares, cubiertas, alamcenes, sistemas modulares, estructura metálica, World padel tour. Covertegkit, covertegchamp, covertegsport. No consumen superfici edificable ni necessita permisos de obras al considerar el Colegio de Ingenieros de Catalunña que és una estructura temporal por que es 100% atornillada.
Cubierta de una gasolinera en Peñiscola, realizada con el sistema de estructura COVER-TEG.
La gasolinera se encuentra en una zona zona rural accidentada o llana con algunos obstáculos aislados, como árboles o construcciones pequeñas.

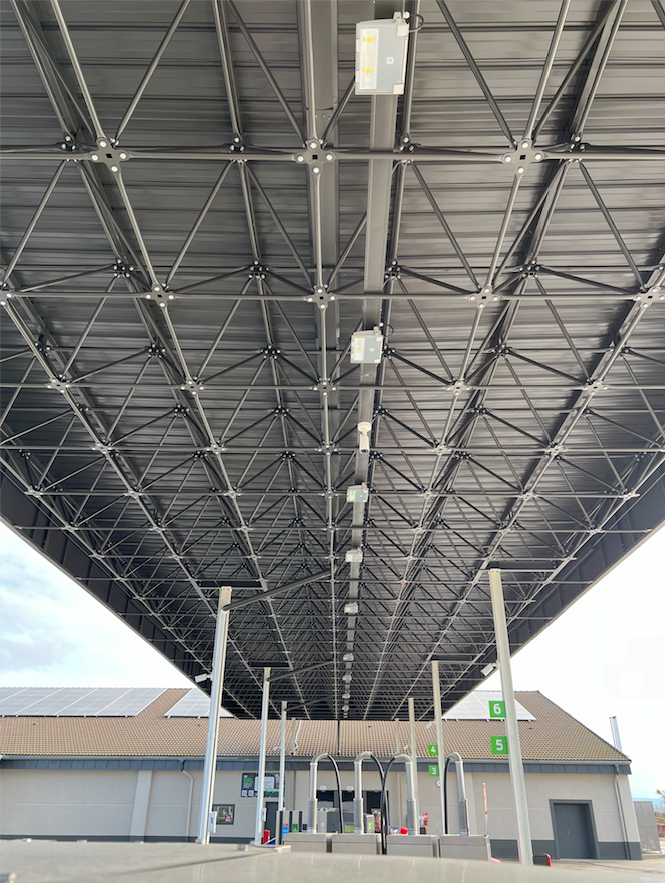

La estructura de la cubierta se compone de dos retículas espaciales de barras tubulares conectadas entre ellas mediante uniones atornilladas (nudos Cover-TEG resueltos en su mayor parte con chapas de espesor 6mm y 4mm) solapadas parcialmente entre ellas.
Las capas superiores de cada celosia celosía estan formada por una retícula rectangular de 9 x 8 módulos con unas dimensiones de 11,7 m x 10,4 m y otra formada por una retícula rectangular de 13 x 6 módulos con unas dimensiones de 16,9 m x 7.8 m. Las capas inferiores de las pestañas de la celosía están formadas por 10 x 6 y 10 x 7 módulos respectivamente; con opcion de vaciar espacios si cálculo lo permite. El canto de la celosía es de 0,92 m.
- Sobre esta retícula descansa el cierre de la cubierta (panel sándwich e 14m.m.), definido a una agua con pendiente del 5% (2,8o) y que irá conectado a los perfiles del poste superior de la retícula mediante tornillos. La placa asegura la estanquidad necesaria de la cubierta ante la lluvia o la nieve, además de proteger de la exposición a la insolación directa del sol.A lo largo del perímetro de la cubierta se ubica una estructura de fachada unida mediante tornillos a la capa superior de las celosías compuesta por dos barras horizontales de 50x50x2 y barras verticales de 30x30x2 separadas 1,3 m entre ellas. Esta estructura se recubre con un panel tipo sándwich ocultando la celosia en sus vistas laterales y frontales.De su parte, la retícula que conforma la estructura de la cubierta inferor, se apoya sobre 4 pilares de alturas variables, en base a la inclinación en que se dispondrá la retícula para conseguir la pendiente de la cubierta. Son 2 líneas de 2 pilares.
A su vez, la retícula que conforma la estructura de la cubierta superior, se apoya sobre 2 pilares de alturas variables, en base a la inclinación en que se dispondrá la retícula para conseguir la pendiente de la cubierta que descansan sobre la cubierta inferior y tres ménsulas ancladas a la edificación preexistente.Los perfiles de los pilares son HEB 160, HEB 200El sistema COVER-TEG es un sistema estructural que permite configurar celosías espaciales de barras tubulares para aplicaciones muy diversas. Con el fin de dar la mejor solución posible para los cerramientos de cubierta, se ha optado por la utilización de este innovador sistema de cubierta en celosía. Este documento recoge la redacción de la Memoria de Cálculo de este sistema estructural. Como propietario de los Patentes: ES 1095330 U, U 201300974 y ES 1095305 U, U 201300985, Nuscat Systems S.L. es el Poseedor de los derechos exlusivos del sistema, la marca y el nombre comercial COVER-TEG.
